中鐵水映加州（星悅臺）項目四期太陽能供水系統工程項目，需設計安裝四期G區聯排別墅（G-1#、2#、3#、4#、5#、7#、8#、9#）、雙拼（G-10#）、G3-2幼兒園太陽能供水系統。

G-1~5#棟和G-7~10#棟為別墅，共9棟別墅住宅，合計36戶。設計每戶安裝一套別墅分體式太陽能熱水系統，每戶一個200L立式盤管儲熱水箱，每戶2塊2000*1000*80mm型平板集熱器，共72塊，每塊集熱器集熱面積2㎡，合計別墅部分安裝集熱器面積144㎡。G-1~9#棟的太陽能、儲熱水箱及水泵等設備均布置在每戶的屋面，供回水管道接至離3樓地面900mm高處為明裝管不預埋在墻內，（室內其它管道由用戶自行考慮；G-10#棟的儲熱水箱及水泵等設備布置在天井底部位置，供回水管道就近貼地面接入衛生間，不暗埋管道。室內其它管道由用戶自行考慮。

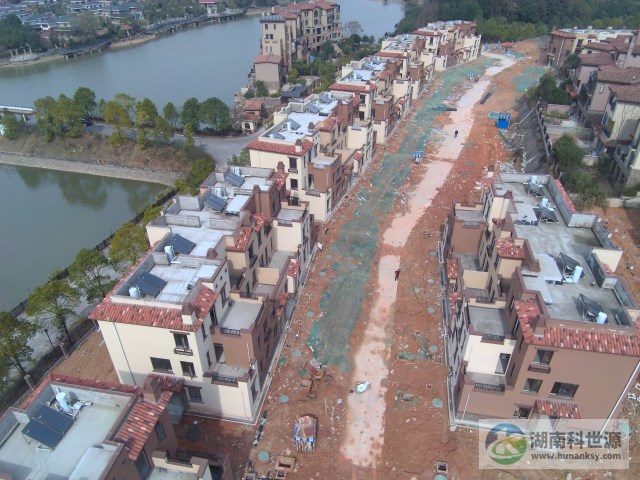

別墅太陽能熱水系統

G3-2棟為幼兒園建筑，設計太陽能熱水系統為集中集熱-集中供儲熱式，采用40塊2000*1000*80mm型平板太陽能集熱器集中安裝于屋面，設計兩臺空氣源熱泵作為輔助熱源，一個集熱水箱，一個供儲熱水箱。

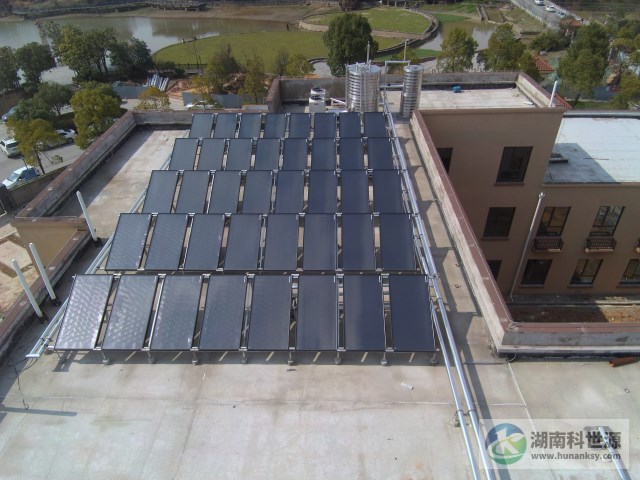

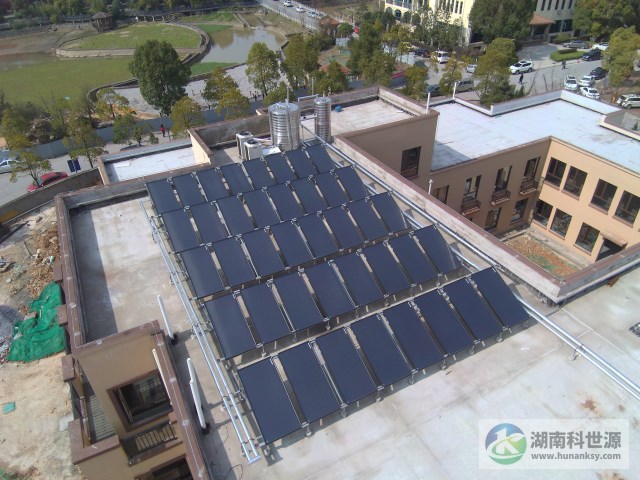

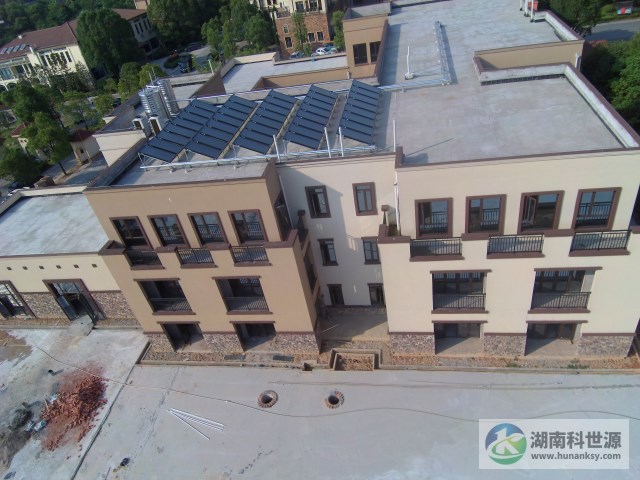

幼兒園屋頂太陽能配空氣源熱水系統
